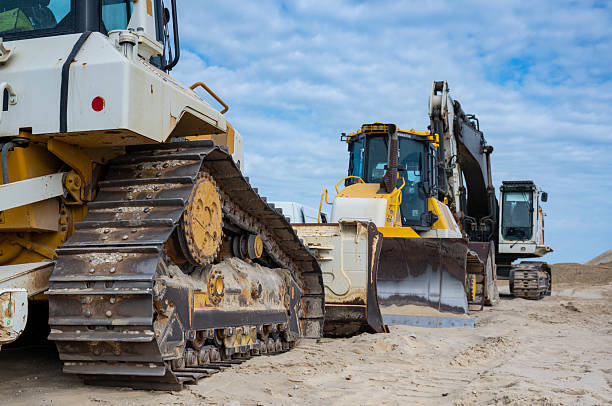

Ходовая система (undercarriage) – это одна из самых дорогостоящих и нагруженных частей любой гусеничной машины Caterpillar. Экскаваторы, бульдозеры, тракторы – все они ежедневно работают в условиях абразивного износа, ударных нагрузок и экстремальных температур. От состояния ходовой части напрямую зависит производительность техники, расход топлива и, в конечном итоге, себестоимость добычи. Своевременная диагностика и правильный выбор запасных частей позволяют продлить срок службы ходовой в 1.5-2 раза. В этом материале мы детально разберем устройство ходовой Caterpillar, методы диагностики износа, критерии выбора запчастей и способы продления ресурса.
Устройство ходовой части гусеничной машины Caterpillar
Ходовая система Caterpillar – это сложный механизм, состоящий из множества элементов. Понимание их функций необходимо для правильной диагностики и заказа запчастей.
Основные компоненты ходовой части:
-
Рама тележки (Track Roller Frame): Несущая конструкция, к которой крепятся все остальные элементы.
-
Опорные катки (Track Rollers): Воспринимают вес машины и передают его на гусеничную ленту. Расположены снизу рамы. Изготавливаются из высокопрочной стали и имеют реборды для удержания гусеницы от схода.
-
Поддерживающие ролики (Carrier Rollers): Поддерживают верхнюю ветвь гусеничной цепи, предотвращая ее провисание. Расположены сверху рамы.
-
Направляющее колесо (Idler): Переднее колесо, которое направляет гусеничную ленту и позволяет регулировать ее натяжение.
-
Ведущая звездочка (Sprocket): Заднее колесо, которое передает крутящий момент от двигателя на гусеницу. Зубья звездочки входят в зацепление со втулками гусеничной цепи.
-
Гусеничная цепь (Track Chain): Состоит из звеньев (links), соединенных пальцами и втулками. Это один из самых быстроизнашиваемых элементов.
-
Башмаки гусениц (Track Shoes): Прикрепляются болтами к звеньям цепи и непосредственно контактируют с грунтом. Обеспечивают сцепление.
Диагностика износа ходовой части. Когда пора менять?
Регулярная диагностика позволяет выявить проблемы на ранней стадии и спланировать ремонт, избежав внезапных остановок и более серьезных повреждений.
Визуальный осмотр (рекомендуется проводить ежесменно или еженедельно)
-
Проверка натяжения гусеницы. Провисание должно быть в пределах нормы (обычно 2-3 см). Слишком тугая гусеница перегружает все узлы, слишком слабая – может слететь.
-
Осмотр башмаков. Обратите внимание на износ грунтозацепов. Если они изношены до гладкой поверхности, пора менять.
-
Поиск утечек смазки. Масляные подтеки из-под уплотнений катков или роликов указывают на их неисправность.
-
Люфты. Попробуйте покачать катки и ролики монтажкой. Люфт более 5-8 мм – сигнал к проверке подшипников.
-
Состояние зубьев звездочки. Оцените износ зубьев. Они не должны быть заострены или иметь сколы.
-
Повреждения болтов. Проверьте, не отсутствуют ли болты крепления башмаков. Ослабленные болты нужно подтянуть.
Инструментальные замеры (рекомендуется проводить каждые 500-1000 моточасов)
Для объективной оценки используются специальные инструменты: шаблоны, линейки, штангенциркули.
-
Замер высоты зубьев звездочки. Сравнивается с высотой новой детали. Критический износ – потеря более 20% высоты.
-
Замер диаметра опорных катков и роликов. Износ реборд и беговой дорожки измеряется шаблонами.
-
Замер зазора в гусеничной цепи. Это самый важный параметр. Измеряется расстояние между втулками и пальцами. Допустимый зазор зависит от модели, но обычно составляет 2-4 мм. Превышение говорит о необходимости замены цепи или ее ремонта (перепрессовки).
-
Замер высоты башмаков. Оценка остаточного ресурса грунтозацепов.
Таблица ресурса элементов ходовой Caterpillar (ориентировочные значения)
Ресурс сильно зависит от условий эксплуатации (тип грунта, квалификация машиниста, качество обслуживания). Приведенные данные являются усредненными.
| Элемент ходовой | Ресурс в карьерных условиях (моточасы) | Критический параметр износа |
|---|---|---|
| Гусеничная цепь (звенья, втулки, пальцы) | 3000-6000 | Зазор > 3-4 мм |
| Опорные катки | 4000-7000 | Износ реборд > 5 мм, люфт подшипников |
| Поддерживающие ролики | 5000-8000 | Износ беговой дорожки, люфт |
| Ведущая звездочка | 6000-9000 | Износ зубьев > 20% |
| Направляющее колесо | 6000-9000 | Износ беговой дорожки, люфт |
| Башмаки гусениц | 3000-5000 | Износ грунтозацепов > 50% |
Оригинальные запчасти ходовой Caterpillar vs качественные аналоги
На рынке представлен широкий выбор запчастей для ходовой Caterpillar. Как сделать правильный выбор?
| Критерий | Оригинальные запчасти CAT | Качественные аналоги (например, ITR, Berco, Intertractor) |
|---|---|---|
| Цена | Высокая (100%) | Ниже на 20-40% |
| Качество | Эталонное, соответствует заводским спецификациям | Высокое, многие мировые бренды являются OEM-поставщиками |
| Ресурс | Максимальный для данной конструкции | Сопоставимый, часто не уступает оригиналу |
| Доступность | Может быть под заказ | Часто есть в наличии у крупных дистрибьюторов (СГТК) |
| Гарантия | От производителя CAT | От производителя аналога и/или поставщика |
Вывод: Для техники на гарантии или при жестких корпоративных требованиях выбор очевиден – оригинал. Для техники с истекшим сроком гарантии и при необходимости оптимизации бюджета качественные аналоги являются отличным выбором. Такие бренды, как ITR (Италия), Berco (Италия), Intertractor (Германия), давно зарекомендовали себя на рынке и поставляют продукцию, не уступающую оригиналу.
Как продлить ресурс ходовой части? Практические рекомендации
-
Правильное натяжение гусениц. Это самое важное и простое правило. Слишком тугое натяжение увеличивает нагрузку на все элементы, слишком слабое – вызывает биение и ускоренный износ. Проверяйте и регулируйте натяжение ежедневно.
-
Соблюдение техники вождения. Избегайте резких поворотов на высокой скорости, особенно на твердом грунте. Плавные маневры значительно снижают износ.
-
Регулярная очистка. Скопление грязи, камней и льда между звеньями и катками вызывает абразивный износ и может привести к заклиниванию. Очищайте ходовую часть ежесменно, особенно в сложных условиях.
-
Своевременная замена изношенных элементов. Не ждите полного разрушения. Замена одной изношенной втулки или катка обойдется дешевле, чем замена всей гусеничной цепи из-за разбитых отверстий в звеньях.
-
Ротация элементов. При плановом ремонте можно менять местами катки и ролики для выравнивания износа.
-
Использование качественных смазочных материалов. Для узлов, требующих смазки (направляющее колесо, иногда оси катков), используйте только рекомендованные консистентные смазки.
Как купить запчасти для ходовой Caterpillar в СГТК
СГТК предлагает широкий ассортимент оригинальных и качественных аналоговых запчастей для ходовой Caterpillar.
Что вам нужно для заказа:
-
Модель техники (например, CAT 336D, D6R, D9T).
-
Серийный номер машины (PIN). Желательно, но не всегда обязательно.
-
Список необходимых элементов: какие именно детали нужны (например, «комплект опорных катков левый/правый», «звенья гусеничной цепи», «башмаки»).
Процесс заказа:
-
Вы отправляете запрос любым удобным способом (форма на сайте, телефон, email).
-
Наши специалисты подбирают по каталогу точные артикулы, проверяют наличие и цены.
-
Мы предлагаем вам варианты: оригинал или качественный аналог с разными ценами и сроками поставки.
-
Вы выбираете оптимальный вариант, мы выставляем счет и организуем доставку.
Заключение
Ходовая часть Caterpillar – это сложный и дорогостоящий узел, требующий регулярного внимания и качественного обслуживания. Своевременная диагностика, правильный подбор запчастей и соблюдение правил эксплуатации позволяют значительно продлить срок ее службы и снизить общую стоимость владения техникой. СГТК поможет вам с выбором любых компонентов ходовой – от болтов до гусеничных цепей в сборе.
